36. Rugalmas alakváltozás


Rugalmas testek alakváltozásai:

  • Nyújtás, illetve összenyomás
  • Hajlítás
  • Nyírás
  • Csavarás

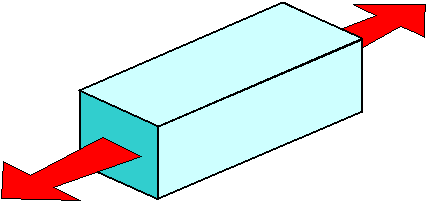

1. Nyújtás:


Jellemző fizikai mennyiségek:
F = nyújtó erő
A = nyújtott felület
l = kezdeti hossz
Δl = megnyúlás
E = Young-modulusz
ε (epszilon) = relatív megnyúlás = Δl/l
σ (szigma) = húzó feszültség = F/A

A nyújtás során:
  • a hossz növekszik (megnyúlás)
  • a keresztmetszet csökken (harántösszehúzódás)
  • a térfogat sohasem csökken.
Hook-törvény:
Δ
σ = ε·E
Átrendezéssel:
F = (E*A)/ l*Δ l
F = D·Δl
ahol D = direkciós erő (rugóállandó).

Kör keresztmetszet esetén: A = 4r^2*pi =d^2*pi

Ez azt jelenti, hogy az erő egyenesen arányos a megnyúlással.


Ez viszont nagy nyújtóerő esetén nem igaz.
Hogy mit történik a testtel nagyobb erőhatás során a nyújtási diagramról lehet leolvasni.
Az alakváltozások fajtái:


A = arányossági határ
B = rugalmassági határ
C = szakadási pont

2. Összenyomás:


3. Hajlítás:



Ha a tartóerő a test két szélén hat és a terhelő erő a test közepén, akkor behajlásról beszélünk.

4. Nyírás:


5. Csavarás:


6. Feladatok


6.1. Egy kör keresztmetszetű huzal vizsgálata:
l = 0.7m
d = 0.8mm
F = 23N
Δl = 0.8mm = m
ε =
r = mm
A = mm²
σ = N/mm²
E = N/mm²

6.2.
l = 1.3m
σ = 1000N/mm²
E = 200000N/mm²
d = 0.9mm
r = mm
A = mm²
F = N
ε =
Δl = m

6.3.
d = 1.1mm
l = 5m
F = 22N
E = 130000N/mm²
r = mm
A = mm²
σ = N/mm²
ε =
Δl = m
Eredmények:
NÉV:
EREDMÉNY:
Azonosító:
ssz. max pont kapott pont paraméter
1. 5 0 0.7;0.8;23;0.8
2. 5 0 1.3;1000;200000;0.9
3. 5 0 1.1;5;22;130000
Össz: 15 0
